铜材耐高温钝化液CP-5301-弗邦泓化学（上海）有限公司

铜材耐高温钝化液CP-5301

一、工艺目的

钝化防护核心作用是在工件表面形成一层稳定的钝化膜，显著提升耐腐蚀性，延长产品使用寿命，防止后续存储或使用过程中出现氧化变色。

二、工艺参数

项目	具体要求
使用药剂	专用耐高温铜钝化液（长效防护型，膜层透明无眩光）
处理温度	65℃（恒温控制，促进钝化膜快速形成）
处理时间	20 分钟（确保钝化膜厚度达标，防护性能稳定）
药液复活与维护	若钝化液 pH 低于1.5 则使用 5%氢氧化钠溶液，高于 2.5 使用磺基水杨酸进行调节至合适pH。若长期连续做样，一至两星期做一次盐雾实验，关注钝化液是否失效，若失效将以重新配制。

二、操作流程

将需要钝化的工件放入钝化液（65℃）中进行钝化20min,钝化结束后取出用水冲洗干净并进行吹干。

三、操作要求

1. 钝化处理完成后，可自然晾干或用洁净压缩空气吹干。

2. 处理后避免用手直接接触处理面，防止手印污染影响表面质量。

四、注意事项

1. 操作时需佩戴耐酸碱手套及护目镜，确保作业安全。

2. 严格控制温度和时间参数，由专人负责实时监控（配备数显温度计、计时器）。

3. 处理后无需额外清洗，但需保证存放环境洁净干燥，避免二次污染。

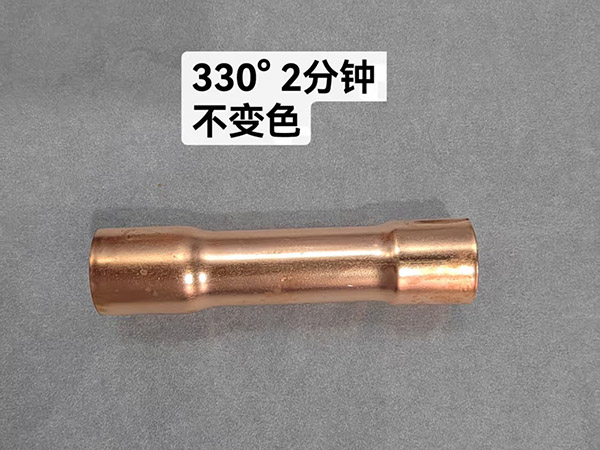

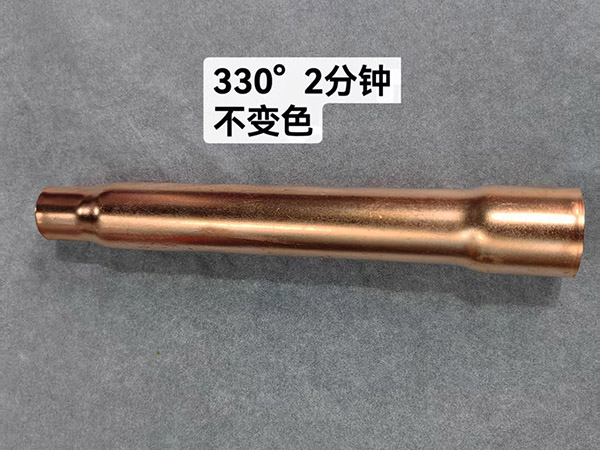

通过规范的钝化防护处理，能在铜制品表面形成稳定有效的保护膜，显著增强其耐腐蚀性，确保产品在后续存储和使用中保持良好的外观和性能，满足高品质防护需求。
